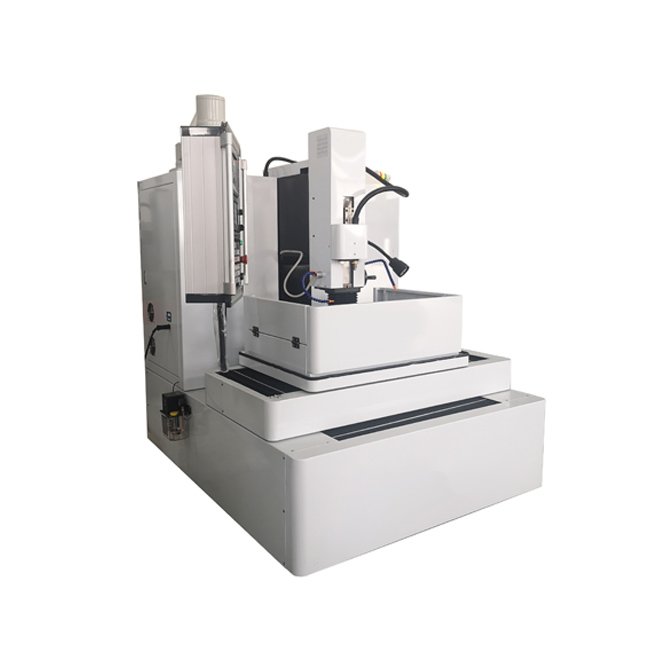

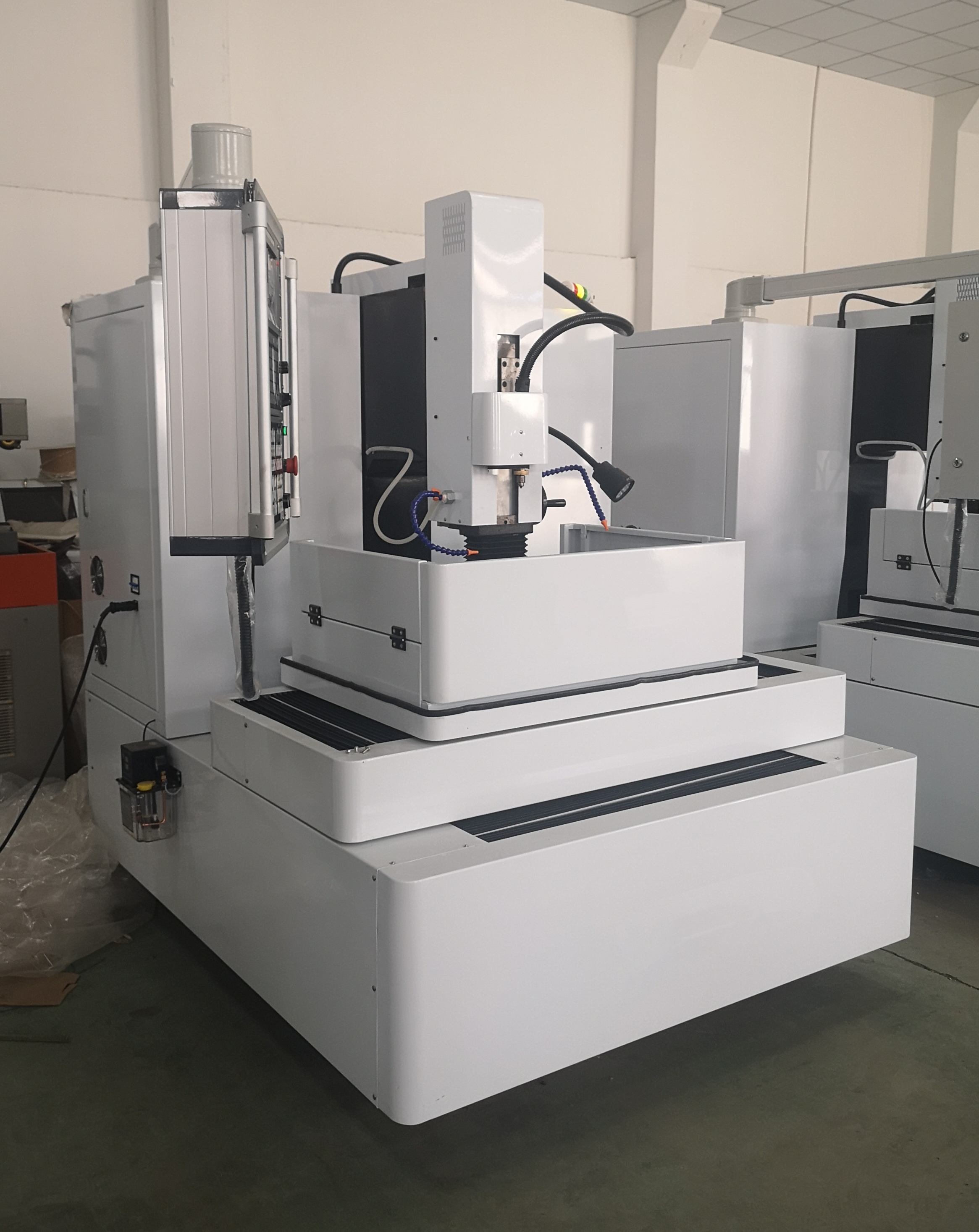

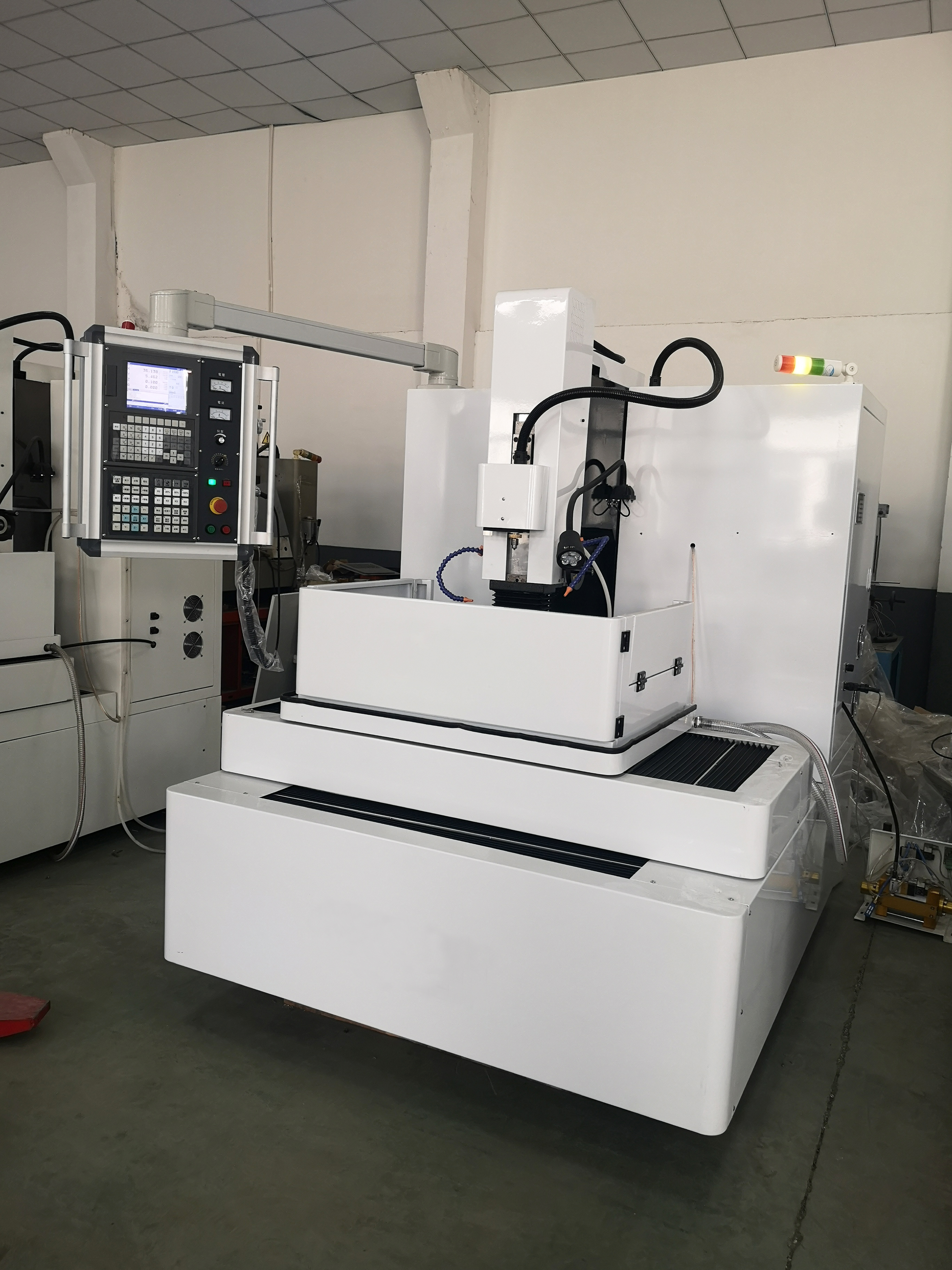

電火花穿孔機產品概述

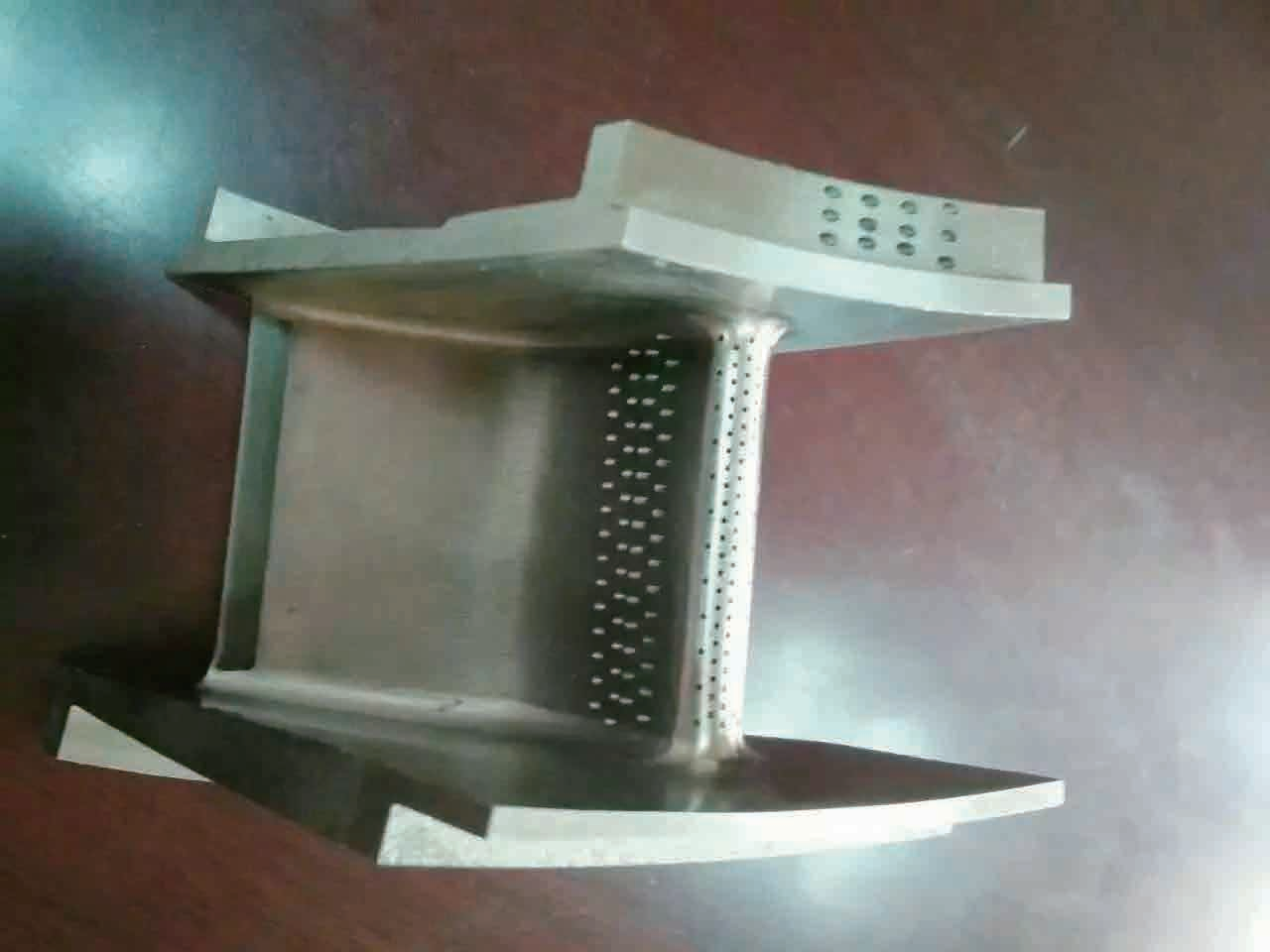

該機屬電火花小孔高速加工設備，采用銅管作為電極，由導向器導向，在電極與工件之間施加高效脈沖電源，加工中主軸帶動電極在伺服系統控制下作伺服進給，在電極與工件之間產生脈沖高頻放電，有控制地蝕除工件。加工中，高壓水質工作液從電極的內孔中噴出，對加工區域?qū)嵤?qiáng)迫排屑冷卻，保證加工的順利進行。加工孔徑范圍一般在φ0.2-4㎜，孔徑在1mm左右的深徑比能達到300：1以上，加工速度一般達1-40㎜/min，能直接從斜面、曲面穿入，不受材料的硬度及韌性限制，數控電火花穿孔機是一款集Z軸定深精確加工、X軸和Y軸伺服檢測等功能為一體且有使用方便，操作簡單，穩定可靠，適用范圍廣等特點的產品?？稍诙喾N金屬、超硬導電體的切割穿絲孔、慮孔、氣孔、群孔、噴嘴孔等多種傳統加工方法難以加工的深度精密小孔加工。

       產品特點及優勢概述

1.采用線軌支撐，可支撐重負荷，快速移動，確保定位準確。

2.采用大理石底座寬實，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力。

3.主軸頭內以筋骨強化結構，主軸頭與立柱接觸長度比率適當，提供主軸之穩固支撐。

4.三軸馬達與精密高速滾珠絲杠直接傳動及預拉，增強剛性及提高精密度。

5.X/Y軸采用線性滑軌 Z 軸硬軌支撐,可做快速位移及獲得較好的位置精度，確保定位準確。

6.電氣箱采用側掛設計,節省占地空間,使有限的空間，獲得**的運用。

7.為確保整機質量,主要外購零部件均采用世界品牌廠家產品。

技術參數
