產品簡介

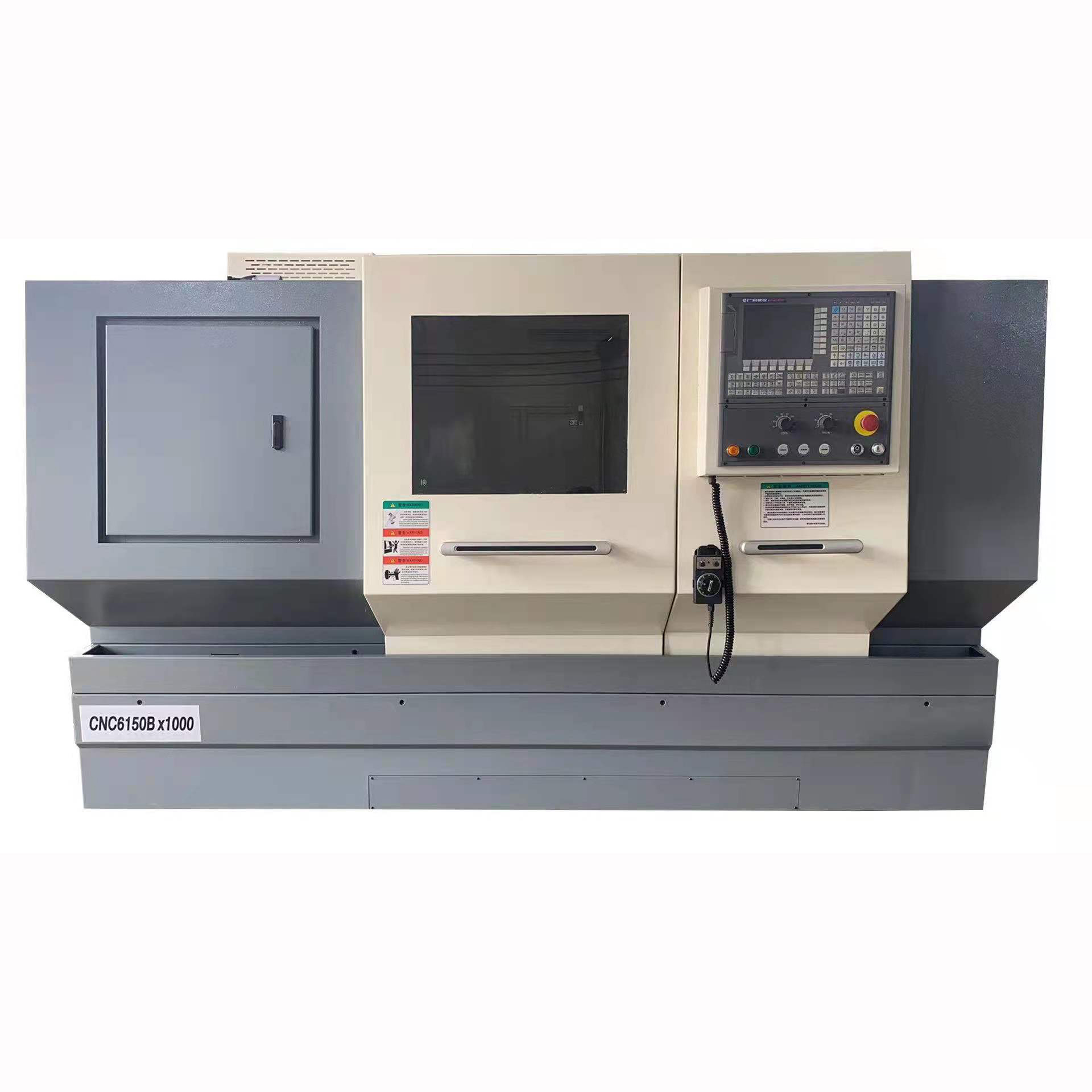

車床是一種金屬切削機床，可分為普通車床、數控車床、臥式車床、立式車床等。
數控車床是一種高精度、高效率的自動化機床。配備多工位刀塔或動力刀塔，機床可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸桿等復雜工件，具有直線插補、圓弧插補各種補償功能，并在復雜零件的批量生產中發揮了良好的經濟效果。按照事先編制好的加工程序，自動地對被加工零件進行加工。
產品特點
1、數控車床精度高，噪音低，平穩性好。
2、可車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行切槽、車螺紋、鏜、鉸加工，效率高，適用性強。
3、數控車床床身導軌經超音頻淬火后精磨，硬度高，剛性好。
4、滾珠絲桿采用整體內循環絲桿，配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑，具有運動靈活、減少熱變形、精度平穩的特點。
5、電動四工位刀架采用精密齒盤定位，重復定位精度高。
6、數控車床尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷屋座套筒內孔錐度，有效的保護了尾座部件。
7、數控車床數控系統，可選用交流伺服電機驅動，也可根據用戶要求選其它系統。
8、易于操作，特別適用于復雜配件或?qū)容^高的大批量配件的加工。
機床的主要技術參數：
|
車 床 型 號 |
CNC6150B-1000 |
|
|
主要規格 |
床身上工件回轉直徑 |
≤500 mm |
|
工件長度 |
≤1000 mm |
|
|
加工范圍 |
加工直徑在床身上 |
≤500 mm |
|
加工直徑在拖板上 |
≤285mm |
|
|
加工長度 |
≤1000 mm |
|
|
棒料直徑 |
82mm |
|
|
中 心 距 |
|
1000 mm |
|
主 軸 |
主軸通孔直徑 |
82mm |
|
主軸內孔錐度 |
1：20／φ90 |
|
|
主軸轉速范圍 |
45～1600 r/min |
|
|
刀 架 |
刀架縱向行程 |
≤1000 mm |
|
刀架橫向行程 |
≤260 mm |
|
|
縱向進給速度 |
≤8000 mm/min |
|
|
橫向進給速度 |
≤5000 mm/min |
|
|
刀架位數 |
4位 |
|
|
刀桿截面尺寸 |
25×25 mm2 |
|
|
主軸中心線至dao具支承面距離 |
25 mm |
|
|
尾 座 |
頂jian套內孔錐度 |
MT5 |
|
頂jian套移動量 |
≤150 mm |
|
|
橫向移動量 |
≤±15 mm |
|
|
電 機 |
主軸電機功率 |
7.5 kW |
|
電機轉速 |
1440轉 |
|
|
縱向（Z向）伺服電機功率 |
1.5 kW |
|
|
橫向（X向）伺服電機功率 |
1.2 kW |
|
|
冷卻泵型號 |
DB－25 0.12 kW |
|
|
轉速 |
2880 r/min |
|
|
刀架型號 |
LD4B-6150 |
|
|
|
主傳動皮帶 |
4－B2261 |
|
外形尺寸 長×寬×高
|
1000mm |
2700 mm×1560 mm×1800 mm |
|
凈 重 |
|
2800 kg
|
