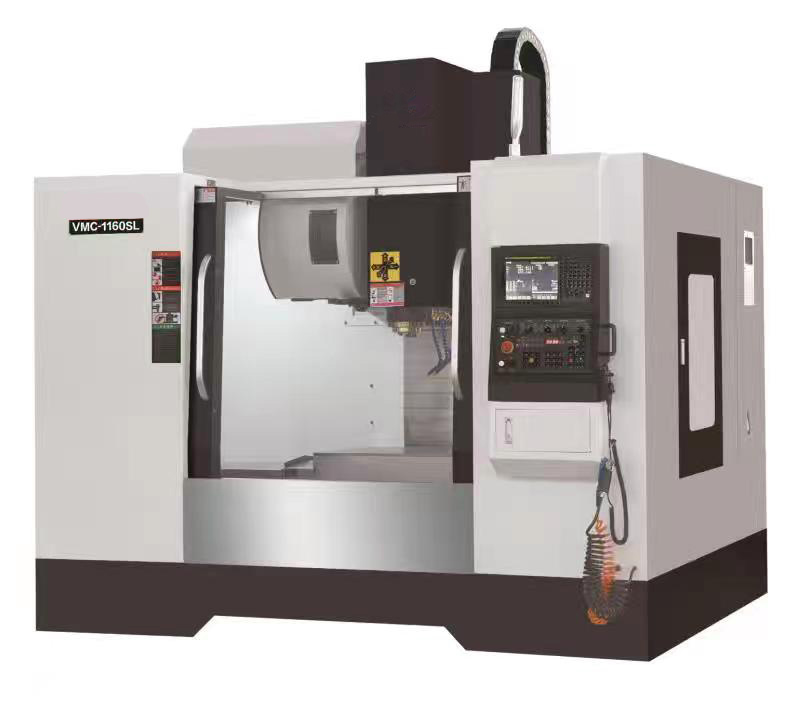

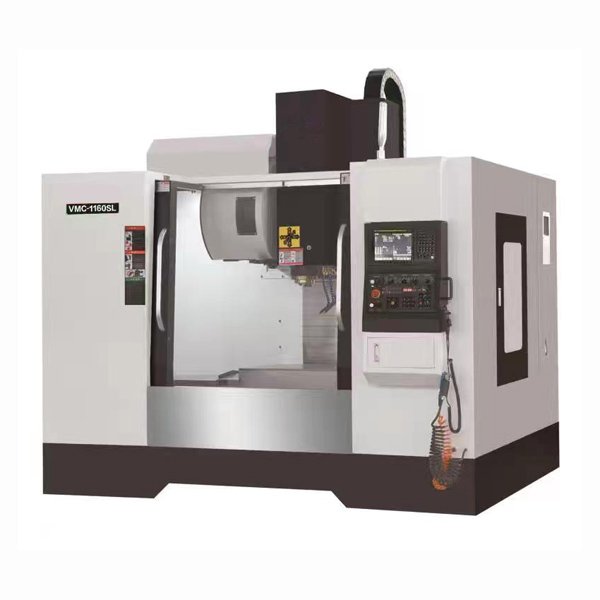

VMC-1160SL立式加工產品簡介

VMC-1160SL立式加工中心能夠實現對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于汽車零部件、電器儀表、摩托車、工具、五金、電機等行業的零件加工。可用于中小批量零件的加工制造,對復雜、高精度零件的加工更顯其優越性，也可組成自動生產線進行立式加工中心。

加工中心主要由床身、立柱、床鞍、工作臺、主軸箱、外管路、操作站、電柜、刀庫等部件組成、整機布局合理、美觀大方。各主要基礎部件剛性好、結構緊湊。

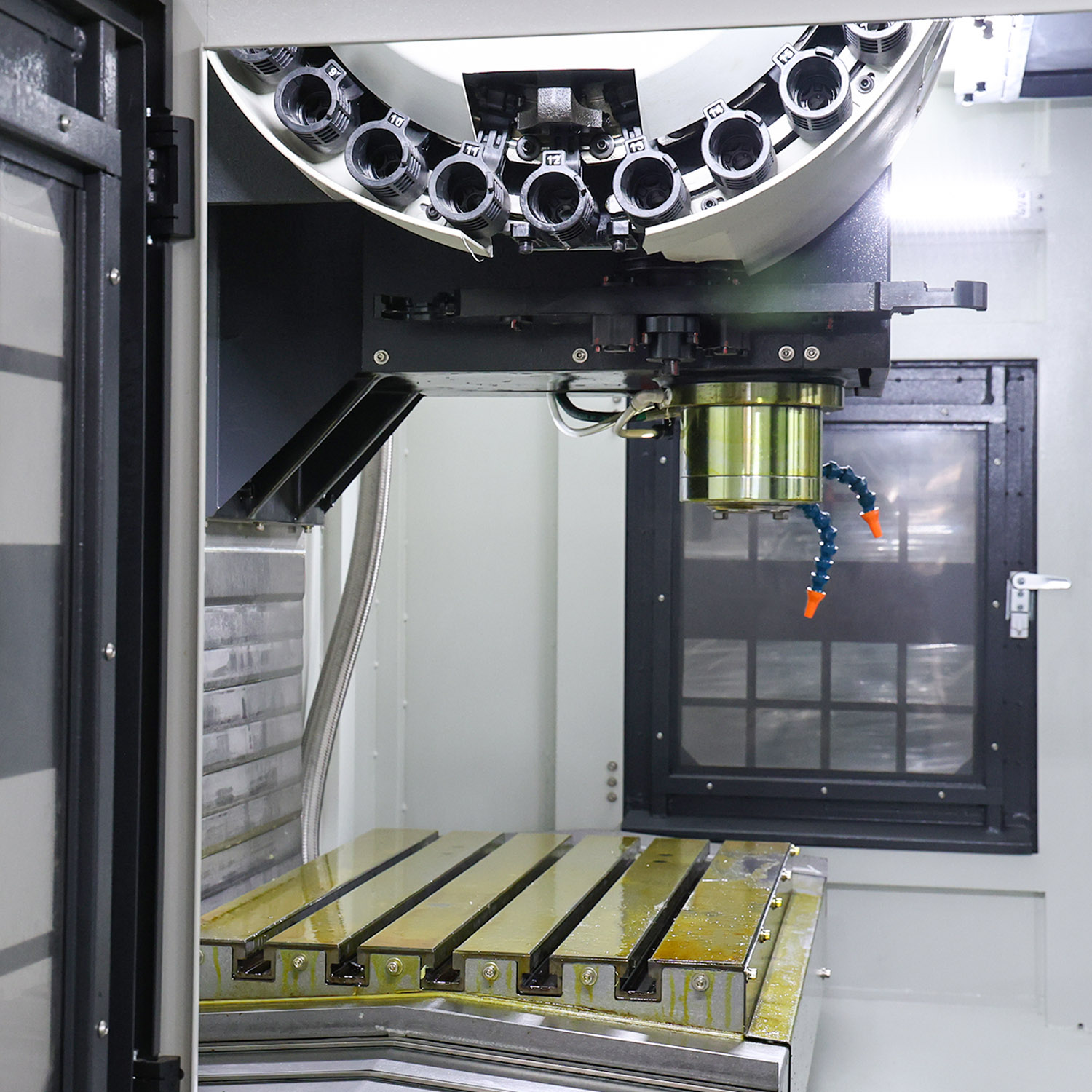

加工中心機床主軸采用進口高精度主軸組件，由交流伺服主軸電機通過齒形皮帶驅動,根據用戶加工需要也可配置直聯式主軸,使機床主傳動系統響應特性更好,噪音更低。機床分別由工作臺、床鞍、主軸箱實現縱、橫、垂三向進給運動，機床選用了進口直線導軌,運動部件動態響應好、精度高。三向進給驅動采用交流伺服電機通過聯軸器與滾珠絲杠直聯形式滾珠絲杠副進行了預拉伸處理，以去除熱膨脹變形,保證機床高傳動精度。

產品特點

整體結構都采用高韌性、高級鑄鐵制造，并經過高效能的退火熱處理，能有效的將材料的內應力去除，確保精度穩定及持久性。

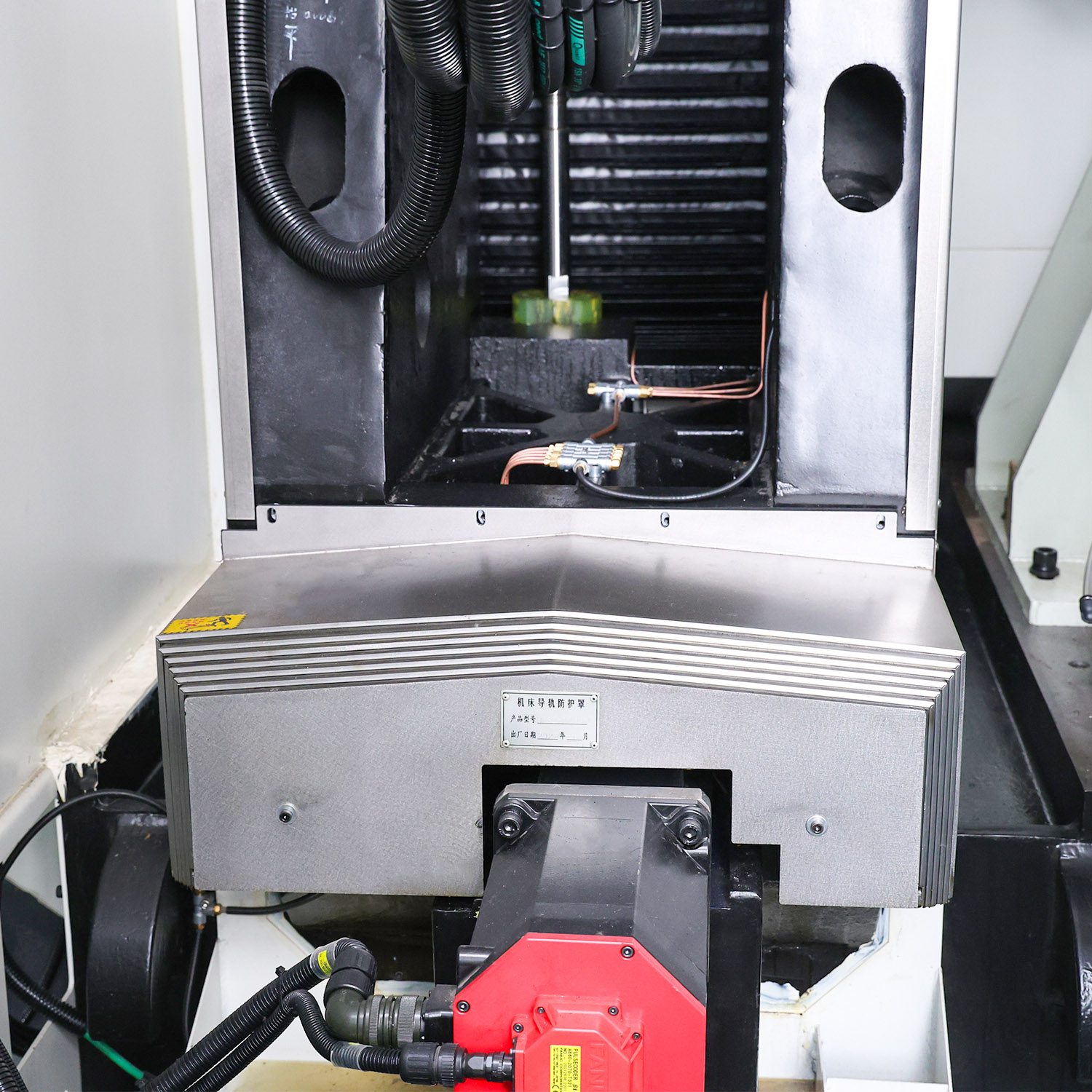

底座Y軸為兩軌線軌之結構設計，線軌距850mm，其軌道面的支撐柱，穩定性及剛性良好，對于一般加工的模具制造都有良好的品質。

配重系統加裝配重塊軌道，使主軸頭切削上下移動時能獲得支持性，能降低震動產生的加工不良問題，確保精度穩定。

立柱以大“人”字型大跨之設計，具有高剛性及高穩定性，與縶實平穩的底座配合連結，更顯現出加工件的精確和精細度，更能達到完美的要求。

鞭座、工作臺是采用雙廂型設計，能減低加工時震動，以確保加工精度。

技術參數
